　　眾所周知壓力變送器的應用很廣泛，那么今天我們就來講講在低溫液體下壓力變送器的使用，在低溫液體下使用壓力變送器測量時，安裝需要注意哪些事項。詳情請仔細閱讀下面這篇文章內容。
摘要: 在石油化工生產裝置中，使用導壓管取壓安裝的儀表主要是壓力表、壓力變送器、差壓變送器等。為了正確測定工藝過程中的壓力參數，必須根據使用條件和要求，嚴格地選用壓力測量儀表和正確的安裝方法。本文針對低溫液體的壓力測量儀表的安裝方法進行了分析闡述，提出了一種適用于低溫液體壓力測量的方法。
　　在石油化工生產裝置中，使用導壓管取壓安裝的儀表主要是壓力、差壓( 流量) 等，本文以壓力為例介紹低溫液體介質測量安裝的方法。為了正確測定工藝過程中的壓力參數，必須根據使用條件和要求，嚴格地選用壓力測量儀表和正確的安裝方法。
　　壓力測量儀表的安裝方法，需要根據被測對象的特性來選擇。本文針對低溫液體乙烯的壓力測量儀表的安裝方法進行了分析闡述，提出了一種適用于低溫液體乙烯壓力測量的方法。
　　1 壓力變送器測量原理
　　壓力變送器是一種將壓力信號轉換為電信號的設備，包括: 測壓元件傳感器、過程連接部件和測量電路三部分組成。主要是通過測壓元件傳感器檢測氣體、液體等流體的物理壓力參數，并將其轉換成標準的 4 ～ 20 mA 電信號，用于指示、報警、記錄及控制調節等。
　　壓力變送器除了測量壓力外，還可以用于測量介質的壓力差，包括差壓變送器、差壓式流量變送器、差壓式液位變送器等[1]。
　　2 壓力變送器安裝
　　為了能夠準確測量壓力參數，壓力變送器的安裝還需要從取壓口的選擇、導壓管的安裝和壓力變送器的位置等方面進行考慮和選擇。
　　2. 1 取壓口的選擇
　　取壓口，就是指在被測對象上引取壓力信號的開口。在選擇取壓口的時候，需要從以下幾個原則考慮:
　　1) 取壓口的位置應該能反映被測壓力的真實情況，因此取壓口要選在被測介質直線流動的管段上，盡量避開管道拐彎、死角、分岔及流束形成渦流的地方。

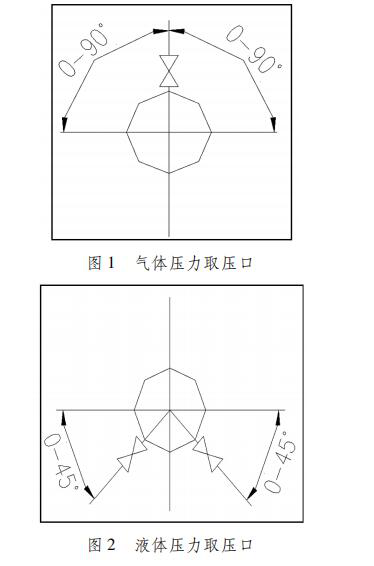

　　2) 當測量氣體壓力時，取壓口應選在管道橫截面的上半部，如圖 1 所示。
　　3) 當測量液體壓力時，取壓口應選擇管道橫截面的下半部，并且在管道水平中心線下 45°的范圍內，如圖 2 所示。

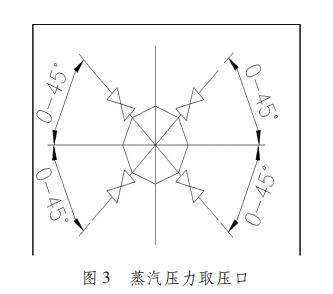

　　4) 當蒸汽壓力時，取壓口應選在管道橫截面上、下部，并且與管道水平中心線成 45°的范圍內，如圖 3 所示。

　　2. 2 導壓管的安裝
　　在壓力測量中，導壓管是連接取壓口到壓力變送器的重要部件，也是傳輸壓力信號的主要設備，因此導壓管的連接方式、施工方法是否正確，決定了相關工藝參數測量是否準確。在導壓管安裝時，需要從以下幾個原則考慮:
　　1) 導壓管及附件的材料，應能夠適應被測介質的性質，即耐高溫、低溫、耐壓和耐腐蝕的性質[2]。
　　2) 在取壓口附近的導壓管，應與取壓口垂直，管口應與管壁平齊，并不能有毛刺。
　　3) 導壓管的粗細、長短應選用恰當，防止測量時產生較大的滯后，一般內徑為 6 ～ 10 mm，長度在滿足測量要求的前提下，敷設路徑要盡量短，且不易大于 15 m。
　　4) 導壓管的水平段應保持一定的坡度，并且這個坡度一般稍大于動力管道坡度，根據不同介質可以按照 1∶ 10 - 1∶ 100 的坡度進行敷設。導壓管傾斜的方向必須保證產生的氣體、液體能夠順利排出[3]。當不能滿足要求時，需要在管路集氣處安裝排氣裝置，集液處安裝排液裝置。
　　5) 當被測介質易凍、易結晶、易氣化、易凝結時，或者環境溫度較高、較低時，應考慮伴熱或者隔熱措施。
　　2. 3 壓力變送器的位置
　　壓力變送器的安裝位置，應充分考慮被測介質的特性，一般情況下:

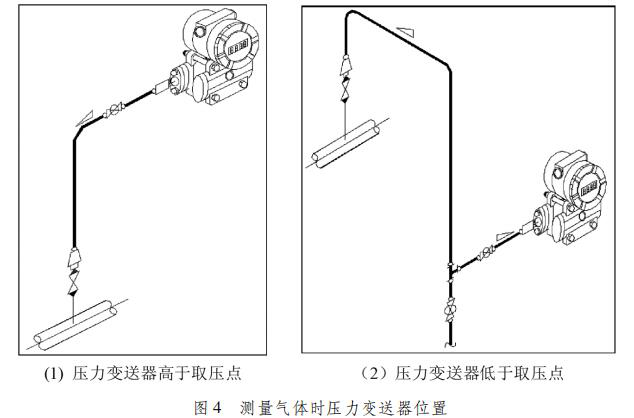

　　1) 當測量氣體壓力時，應優先選擇變送器高于取壓點的安裝方案，這樣可以使導壓管內的冷凝液回流至工藝管道，否則需要設置分離器，及時排出導壓管內產生的凝液，如圖 4 所示。

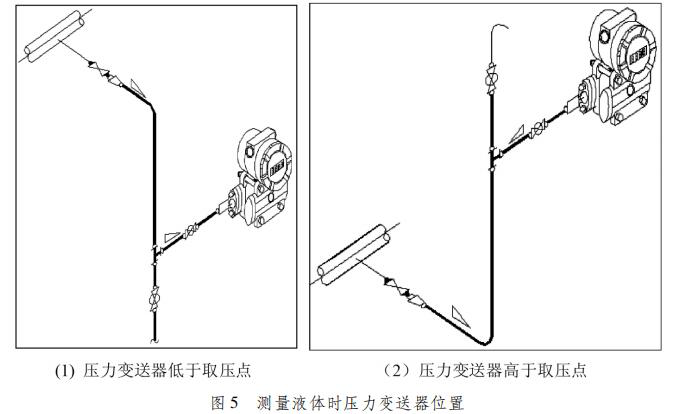

　　2) 當測量液體壓力時，應優先選擇變送器低于取壓點的安裝方案，這樣可以保證導壓管內不易集氣體，否則需要在導壓管的非常高處增加排氣閥，或者設置集氣器，如圖 5 所示。

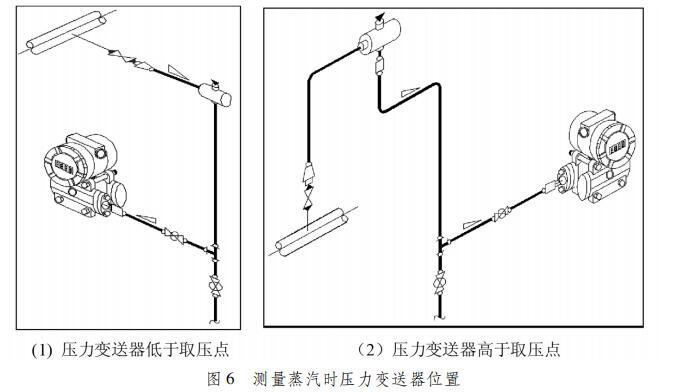

　　3) 當測蒸汽時，應優先選擇變送器低于取壓點的安裝方案，這樣可以保證導壓管內不易集氣體，另外還需要在導壓管非常高處增加冷凝管，以避免蒸汽高溫對壓力變送器膜片造成的損害，如圖 6 所示

　　3 低溫液體測壓力
　　在石油化工裝置中，存在大量測量低溫液體壓力、流量的場合[4]，在測低溫流量時使用節流裝置，本質也是測量液體壓力[5]。
　　在某石化裝置中，存在測量低溫液體乙烯壓力或者差壓式流量的工況。乙烯臨界溫度較低，僅為 9. 2℃，低于臨界溫度較低測量，壓力變送器低于取壓點的方式測量，導壓管內充滿液體，把液體部分產生的壓力遷移，符合安裝要求。當環境溫度大于 9. 2℃時，導壓管內的液態乙烯氣化，在導壓管內形成氣相空間，由于變送器位置低于取壓點，氣化后的介質流回工藝管道，由于環境溫度不是固定溫度，導致測量介質壓力誤差過大，甚至無法測得有效的測量值。
　　3. 1 測量方案調整
　　針對低溫液體乙烯的壓力測量，采取將液體乙烯氣化后，使導壓管內液體的位置相對固定，氣相的壓力近似介質的壓力，通過測量氣體乙烯的壓力實現測量液體乙烯的壓力。
　　其實現方法為: 延長導壓管水平段長度，讓液體乙烯充分
　　吸收環境的熱量( 當環境溫度低于臨界溫度時，采用蒸汽伴熱
　　或者電伴熱方式提供熱量) ，然后氣化，低溫液體乙烯充分氣化
　　后，使導壓管內充滿氣相介質。由于導壓管是聯通不間斷的，
　　介質的氣相壓力和導壓管內的壓力幾乎相等，這樣就實現了通
　　過測量介質的氣相壓力來實現測量管線內介質壓力的目的。
　　要實現這種測壓方案，關鍵是要控制好介質氣化后形成的氣液兩相的界面位置，盡量避免導壓管內液柱的高度變化對測量準確性造成的影響。
　　因此針對這種方案，在取壓口選擇、導壓管安裝和變送器位置的選擇上都要做一定的修改。
　　3. 2 方案分析
　　為了對方案可行性進行分析，現假設條件如下:
　　1) 介質保冷，至導壓管水平段。
　　2) 取壓點到導壓管水平段都為液態。
　　3) 介質在導壓管水平段完全氣化。
　　4) 導壓管水平段到變送器的垂直管內為氣態。
　　設取壓點到導壓管水平段距離為: L; 取壓點與管道水平中心線夾角為: θ; 液態乙烯密度: ρ1 ; 工藝管道內介質壓力為 P0.變送器測得壓力為 P1.則
　　(1) 當取壓口在管道水平中心線上方時，如圖 7 所示，變送器實際測量壓力應為: P1 = P0 - ρ1 * g* L* sinθ。
　　(2) 當取壓點在管道水平中心線下方時，如圖 8 所示，變送器實際測量壓力應為: P1 = P0 + ρ1 * g* L* sinθ。
　為了保證變送器測得壓力與工藝管道內介質壓力相同，即 P1 = P0.那么需要使 θ 盡可能的小，理想狀態時 θ 為 0°，即取壓口方向與管道中心水平線方向一致。
　　但是當 θ 為 0°時，會使得在取壓口附近存在氣液兩相的情況，為了保證能夠?qū)饣蟮臍怏w封存在導壓管內，同時又避免導壓管內液柱變化太大，影響其測量準確性，所以取 θ 為 5 ～ 10°。
　　3. 3 安裝方案調整
　　3. 3. 1 取壓口的選擇
　　取壓口方向與管道水平中心線方向的夾角為 5° ～ 10°，把氣化后的氣體封住在導壓管里，又盡量避免導壓管里的液柱變化太大，影響測量準確性。
　　3. 3. 2 導壓管的安裝
　　為了滿足方案的假設條件，需要對導壓管進行特殊處理。
　　(1) 從取壓點至導壓管水平段，已經導壓管水平段 300 mm 處，需要作保冷處理，使介質處于液體狀態。
　　(2) 導壓管水平段距離要足夠長，至少 2000 mm，保證介質在該處能夠完全氣化，并有一定的氣相空間，避免導壓管垂直段存在液相的情況。
　　(3) 考慮到項目所在地冬天氣溫較低，低于乙烯的臨界溫度，因此在導壓管水平段至壓力變送器之間要進行伴熱處理，使這段距離內的介質處于氣相狀態。
　　3. 3. 3 壓力變送器的安裝
　　測量低溫乙烯壓力其實是測量氣化后的氣體壓力，變送器的位置應高于引壓閥。這樣避免液相流向壓力變送器，保證壓力變送器不要損壞。

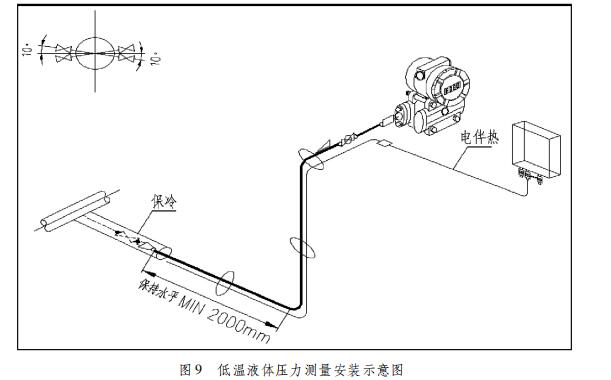

　　調整后的安裝方案，如圖 9 所示。

　　4 小結
　　本文通過分析測量壓力參數時的影響因素，結合實際生產情況，給出了一種測量低溫液體壓力儀表的安裝方法，利用該方法，彌補了傳統測壓方式的不足，同時也很好的解決了實際生產需要問題。
