PT100溫度傳感器引線方式是怎樣的呢？這也是關于安裝使用的一個重點問題之一，下面給大家介紹一下關于PT100溫度傳感器引線方式。希望對大家的工作生活有所幫助。
PT100溫度傳感器引線有三種主要類型
兩線制：將熱電阻的兩端都連接到一根導線上，以將電阻信號引至兩線制：這種導線方法很簡單，但是由于連接導線必須存在導線電阻R，所以尺寸材料和導線長度的因素，因此這種引線方法僅適用于測量精度較低的場合
三線制：熱阻根的一端連接到一根導線，另一端連接到兩根引線，稱為三線制，這種方式通常與電橋一起使用，可以更好地消除引線的影響電阻，是工業過程控制中最常用的鉛電阻
四線制：在熱敏電阻根部兩端各連接兩個導體的方法稱為四線制。兩條引線為熱敏電阻提供恒定電流，將R轉換為電壓信號，然后通過另外兩條引線
根將U引導到二次表。可以看出，這種引線可以完全消除引線的電阻影響，主要用于高精度溫度檢測
概括
1.因為電阻沒有極性，所以當使用兩線制PT100時，兩條引線可以互換。
2.對于基于線的PT100，一根線連接到電阻器的一端（稱為A），另一根線連接到電阻器的另一端（稱為B和C）。B和C本質上沒有區域
別。因此，盡管PT100本身沒有極性，并且B和C是可互換的，但它不能與A互換。
3，對于四線制PT100，電阻的兩端分別指出兩條線，一條稱為電流線，另一條稱為電壓線。測量時，電流流過兩條電流線，并測量電壓線
可能沒有電流，因此沒有電壓降，因此電壓線的兩端都反映了PT100的電阻，該電阻不包括引線電阻。這樣，測得的電阻值不受引線長度的影響
更精確的溫度測量。PT100，電壓和電流線可互換，但需要成對互換

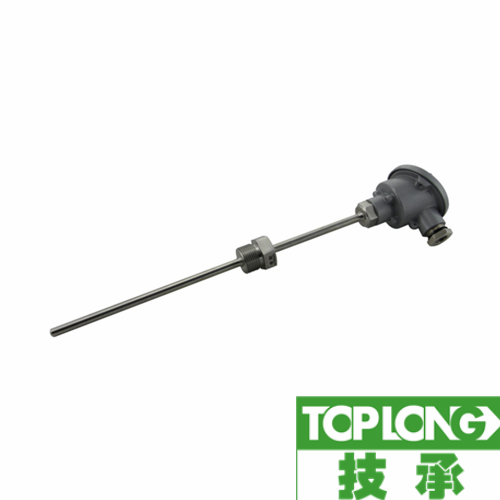

溫度傳感器pt100也稱為鉑熱電阻，也就是由金雇鉑制造的一種電阻，與普通電阻一樣，沒有正負極性之分。但是，pt100分為兩線制、線制和四線制，需要注意正確的接線。盡管PT100沒有極性，但是在測量時不允許隨意交換引線。
以上就是技承儀表（上海）有限公司廠家為大家分享的關于《PT100溫度傳感器引線方式》，如果你想了解更多的關于溫度傳感器資訊，可在線咨詢我們的客服人員，我們將竭誠歡迎您的蒞臨。
